7/8 palcové konektory se často používají v aplikacích, které vyžadují vysokofrekvenční přenos nebo větší proudy, jako jsou komunikační zařízení, anténní systémy, radary a další radiofrekvenční (RF) aplikace.
V tomto 7/8" typu konektoru vyrábí továrna Premier Cable téměř 35 produktů, včetně 7/8" adaptérů, konektoru Mini-change Field Attachable Connector, konektoru Fieldbus, kabelu napájecího a signálového konektoru, konektoru senzoru, konektoru Eurofast atd. Další informace informace, prosím kontaktujtesales03@premier-cable.net
1.7/8" adaptér
Místo připojení
7/8 Mini-Change adaptér pro Fieldbus DeviceNet NMEA 2000 se používá k připojení napájecích zařízení k napájecímu vstupu v systémech průmyslové automatizace, aby byl zajištěn stabilní přenos energie.
Mini-Change 7/8 konektor Coupler Gender Changer se používá k připojení senzorů, aktuátorů nebo jiných polních zařízení na vstup a výstup řídicího systému pro zajištění spolehlivého přenosu signálu.
Mini-Change 7/8 konektor Coupler Gender Changer se používá k připojení různých zařízení nebo modulů k dosažení výměny dat nebo systémové integrace; mezi automatizačními řídicími systémy a provozními zařízeními může tento adaptér pomoci propojit řídicí jednotky (jako jsou PLC) s provozními zařízeními (jako jsou senzory, akční členy).
Adaptér NMEA 2000 Micro-Change M12 na Mini-Change
DeviceNet Unit Shielded Connector M12 až 7/8" umožňuje bezproblémovou konektivitu mezi zařízeními vybavenými konektory Micro-Change M12 a Mini-Change konektory. Vhodné pro námořní a průmyslové aplikace, zajišťuje kompatibilitu a spolehlivou komunikaci mezi různými typy konektorů a podporuje efektivní integraci systému a výkon.
Sběrnicový systém T-konektor DeviceNet M12 A-Code na 7/8"-16Paralelní distributor UNF
Konektor M12 až 7/8 palce T je vhodný pro různé komunikační protokoly a systémy zařízení, včetně DeviceNet, PROFIBUS, CANopen a EtherNet/IP, což jsou běžné protokoly v průmyslových automatizačních a řídicích systémech. Používá se k připojení průmyslových senzorů, akčních členů a řídicích zařízení, zajišťuje stabilní přenos dat a řídicích signálů mezi různými zařízeními a optimalizuje integraci a efektivitu systému.
2.7/8" splitter
Kruhové konektory s vnějším průměrem 7/8" se obvykle dodávají s různými konfiguracemi kolíků v závislosti na konkrétním modelu a aplikaci. Zde jsou některé běžné konfigurace kolíků pro kruhové konektory 7/8":
Nejprve H-rozdělovač
2 špendlíky: Používá se pro základní elektrická připojení, kde jsou potřeba pouze dva vodiče.
3 špendlíky: Běžně se používá pro aplikace vyžadující uzemnění spolu se dvěma signálovými nebo silovými vodiči.
4 špendlíky: Často se používá pro symetrické audio signály, kde jsou vyžadovány dva páry vodičů (kladný a záporný pro každý kanál).
5 pinů: Používá se pro aplikace vyžadující další řídicí nebo signální vedení, jako jsou připojení některých průmyslových snímačů.
7 pinů: Běžné v aplikacích pro přenos dat, kde je vyžadováno více signálových linek, jako je Ethernet nebo jiné komunikační protokoly.
9 pinů: Někdy se používá v průmyslových řídicích systémech nebo aplikacích vyžadujících více signálových a řídicích vedení.
Více než 9 kolíků: V závislosti na konkrétní řadě konektorů a výrobci mohou mít 7/8" kruhové konektory konfigurace s více kolíky, například 12, 19 nebo dokonce více, pro složité aplikace zahrnující distribuci energie, přenos dat nebo řídicí signály. .
T-spojka H-spojka 7/8" samec na samici3-pólParalelní obvod
12 pinů
Řídicí signály: Může pojmout různé řídicí signály v průmyslové automatizaci nebo strojích.
Přenos dat: Používá se v aplikacích, kde je potřeba více datových linek, jako je Ethernet nebo průmyslové datové sítě.
Smíšený signál a výkon: Často se používá ve scénářích, kde je vyžadována kombinace signálních vedení a silových vodičů, což poskytuje flexibilitu pro různé typy připojení.
19 pinů
Přenos dat s vysokou hustotou: Používá se v aplikacích vyžadujících vysoký počet datových linek, jako jsou protokoly vysokorychlostní datové komunikace nebo digitální signály.
Vícekanálové ovládání: Vhodné pro aplikace vyžadující četné řídicí signály, umožňující propojování složitých systémů.
Distribuce napájení: V některých případech může být část kolíků vyhrazena pro přenos nebo distribuci energie, v závislosti na konstrukci a specifikacích konektoru.
6 pin
Kombinace výkonu a signálu: Používá se v aplikacích, kde je vyžadována kombinace napájecího a signálního vedení. Příklad: 4 piny pro signální vedení a 2 piny pro napájení.
Průmyslová automatizace: Často se používá v průmyslových senzorech a akčních členech.
Běžné v řídicích systémech, kde je třeba přenášet více signálů.
Přenos dat: Vhodné pro určité komunikační protokoly, které vyžadují šest linek, jako je RS-232/RS-485 nebo jiné standardy sériové komunikace.
Připojení motoru: Lze použít pro připojení motorů, které vyžadují více fází a další řídicí vedení.
Osvětlovací systémy: Používá se v osvětlovacích systémech, kde jsou kombinovány řídicí signály (jako je DMX) a napájecí vedení.
Audio/vizuální vybavení: Může být použit pro symetrické audio signály nebo jiná AV zařízení vyžadující více připojení.
Za druhé, rozdělovač T
Obecné výhody:
Všestrannost: K dispozici ve více konfiguracích kolíků, aby vyhovovaly potřebám různých aplikací.
Standardizace: Běžně používané standardy zajišťují kompatibilitu napříč různými zařízeními a systémy.
Spolehlivost: Bezpečná a stabilní připojení snižují riziko odpojení nebo selhání v kritických systémech.
Odolnost: Navrženo tak, aby vydrželo drsná průmyslová prostředí s odolností proti prachu, vlhkosti a mechanickému namáhání.
Snadná instalace: T konektory zjednodušují kabeláž tím, že umožňují rozvětvení jednoho konektoru do více připojení, což snižuje složitost kabeláže.
Výhody konfigurace pinů
2-kolíkové konektory
Jednoduchost: Ideální pro přímé připojení napájení, čímž se snižuje složitost kabeláže.
Kompaktní velikost: Menší velikost může být výhodná v prostorově omezených aplikacích.
3-kolíkové konektory
Napájení a signál: Mohou poskytovat napájení a jeden signál nebo zem, takže jsou vhodné pro senzory a základní zařízení.
Flexibilita: Univerzální pro různé aplikace vyžadující jedinou signálovou cestu.
4-kolíkové konektory
Vylepšená funkčnost: Umožňuje napájení, uzemnění a dvě signální vedení, takže jsou ideální pro složitější zařízení.
Vyvážený design: Dobrá rovnováha mezi jednoduchostí a funkčností pro středně složité aplikace.
5-kolíkové konektory
Další signály: Podporuje více signálových nebo řídicích linek spolu s napájením, vhodné pro pokročilejší zařízení.
Rozšířené použití: Ideální pro aplikace vyžadující více datových vedení nebo řídicích signálů, jako jsou sofistikované senzory a akční členy.
6-kolíkové konektory
Maximální všestrannost: Nabízí nejvyšší počet připojení pro komplexní systémy s požadavky na více signálů.
Pokročilé aplikace: Vhodné pro aplikace vyžadující rozsáhlé řídicí a komunikační linky, jako jsou pokročilé automatizační systémy a komunikační zařízení.
3.7/8" senzor a napájecí kabel

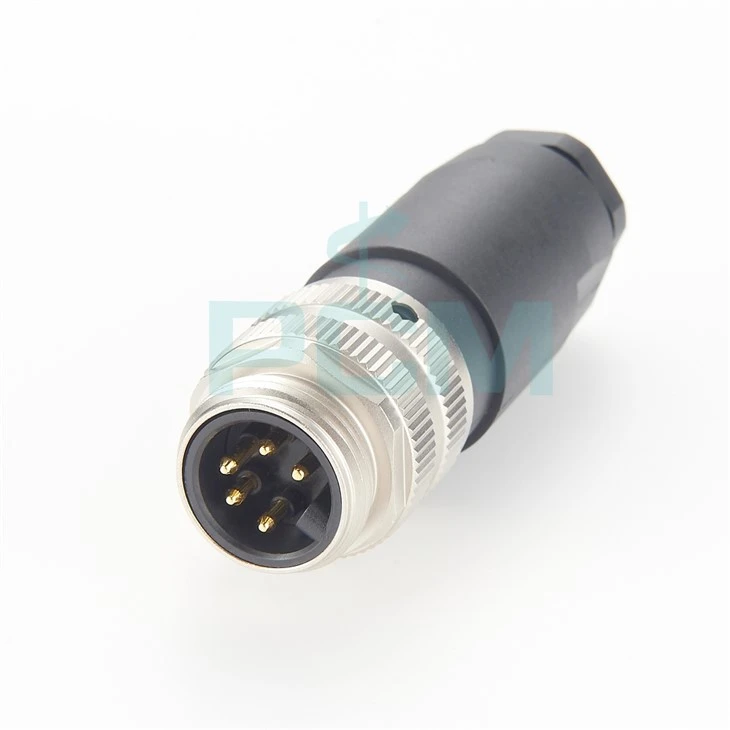

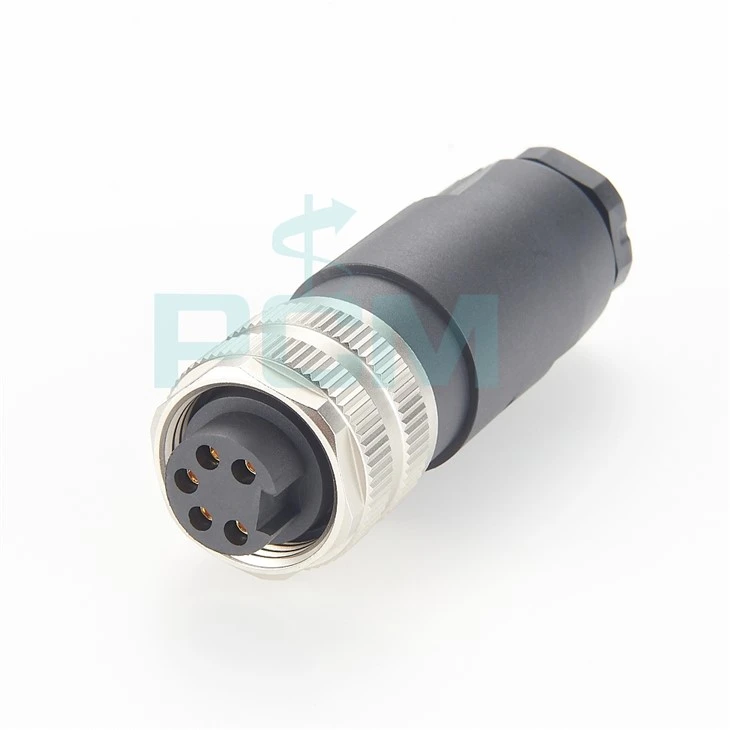

Nejprve 7/8" polní kabelový konektor
7/8" britský drátový závitový konektor je jedním z nejdůležitějších konektorů v současné tovární automatizaci a fieldbus. 7/8" konektor splňuje strukturální požadavky na integraci přenosu signálu a výkonu a je široce používán v senzorech a akčních členech, motory, obalové a přenosové systémy, venkovní LED moduly, železniční doprava, lodní radar a navigace, stejně jako fieldbus DeviceNet a otevřené síťové systémy NMEA 2000. Náš 7/8" design konektoru zohledňuje různá drsná prostředí a pokrývá požadavky na aplikace v různých klimatických podmínkách a příležitostech, jako jsou: odolnost proti vysokým a nízkým teplotám, odolnost proti vodě a zásadám, odolnost proti oleji, odolnost proti korozi, UV odolnost, odolnost proti ohybu , odolnost proti opotřebení, odpor zástrčky atd.
Továrna Premier Cable se specializuje na výrobu různých typů 7/8" polních kabelových konektorů, včetně plastových a měděných variant, aby vyhovovaly potřebám různých aplikačních scénářů.
Druhý, 7/8" průchozí konektor kruhového senzoru pro automatizační panel
Kovové 7/8" napájecí kruhové konektory nabízejí vysokou mechanickou pevnost a vynikající elektromagnetické stínění a poskytují spolehlivé elektrické spojení v drsném prostředí. Běžně se používají v průmyslové automatizaci, těžkých strojích a dopravních systémech k zajištění integrity signálu a odolnosti proti korozi. snížení požadavků na údržbu a přizpůsobení vysokoteplotním a vysokonapěťovým aplikacím.
Za třetí, DeviceNet Trunk Mini-C s 5pólovým zakončovacím odporem
7/8" koncový odpor je součást průmyslového připojení, obvykle obsahující odpor 120 ohmů, který se používá k zajištění integrity síťových signálů a zabránění odrazu signálu.
Je vyroben z odolných materiálů, vhodných pro drsná průmyslová prostředí, s vysokou mechanickou pevností a vysokou úrovní ochrany (jako je IP67), běžně používaný v DeviceNet a dalších fieldbus systémech k zajištění spolehlivé komunikace a stability sítě.
Typické aplikace:
Sítě DeviceNet:
Používá se k ukončení komunikačních linek DeviceNet a zajišťuje správný výkon sítě.
Průmyslové automatizační systémy:
Nezbytný v automatizačních systémech pro udržení spolehlivé komunikace mezi senzory, akčními členy a řídicími jednotkami.
Výrobní prostředí:
Běžné ve výrobě, kde je zásadní robustní a spolehlivá síťová konektivita.
Sítě Fieldbus:
Vhodné pro použití v různých systémech fieldbus, poskytující správné zakončení pro zachování integrity sítě.
Venkovní a drsné prostředí:
Ideální pro venkovní aplikace nebo prostředí vystavené prachu, vlhkosti a mechanickému namáhání.
Za čtvrté, napájecí kabel s kruhovým konektorem akčního členu 7/8".
Napájecí kabel s kruhovým konektorem 7/8" je vysoce výkonný kabel navržený pro průmyslové aplikace. Používá 7/8-palcový kruhový konektor, který zajišťuje stabilní a spolehlivý přenos energie. Díky vynikající odolnosti a schopnostem proti rušení Kabel je vhodný pro potřeby připojení napájení v různých náročných prostředích Jeho konstrukce zajišťuje vynikající mechanické připojení a elektrický výkon a je široce používán v automatizačních zařízeních, mechanických systémech a dalších průmyslových zařízeních.

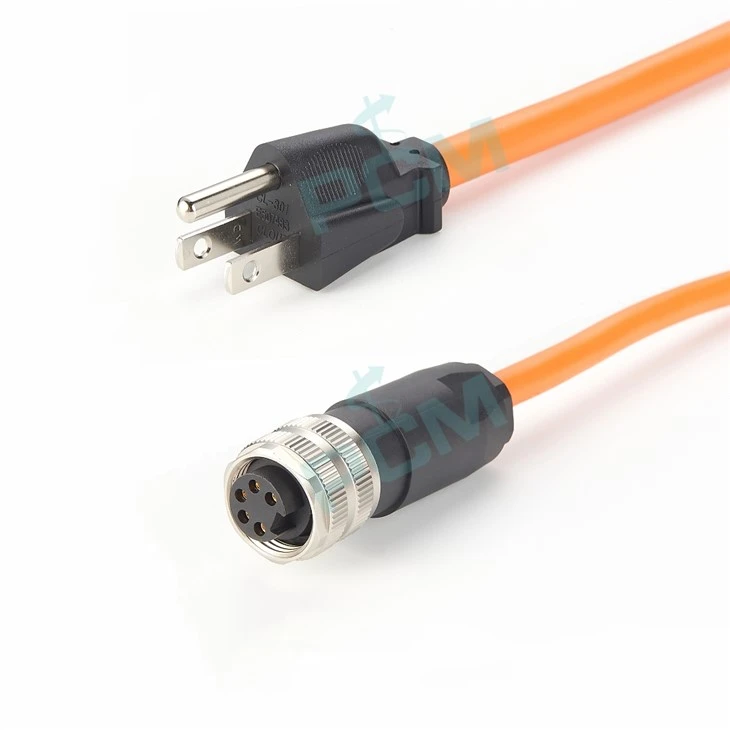

Tento konektor můžeme také upravit na aEvropská standardní zástrčkanebo anAmerická zástrčkapodle vašich potřeb přizpůsobit požadavkům na připojení napájení v různých regionech.
"7/8"-16UNF Interbus Power Supply Cable" je kabel navržený tak, aby poskytoval spolehlivé připojení napájení pro elektronická zařízení. Jeden konec kabelu je vybaven standardním 7/8-palcovým kruhovým konektorem , který je vhodný pro různá průmyslová zařízení a profesionální aplikace, poskytuje stabilní elektrické připojení a odolnost.
Druhý konec je připojen ke společné zásuvce IEC C13, která je vhodná pro domácí a kancelářská zařízení, jako jsou stolní počítače, servery, tiskárny atd. Tato konstrukce zajišťuje, že zařízení může získávat energii bezpečně a spolehlivě, splňující potřeby dlouho- dlouhodobě stabilní provoz zařízení.
7/8" kruhový konektor k napájecímu kabelu IEC C13
Power Supply Molded Cable with 7/8" Connector 3 Pin je vysoce kvalitní napájecí kabel určený pro přenos energie v průmyslových a komerčních aplikacích. Kabel je vyroben lisovacím procesem, aby byla zajištěna spolehlivost a odolnost spojení. Jeden konec je vybavený 7/8-palcovým 3-kolíkovým kruhovým konektorem, který je vhodný pro různá těžká zařízení a stroje a poskytuje stabilní elektrické připojení a ochranu.
Lisovaný design nejen zvyšuje vodotěsnost a odolnost kabelu proti oděru, ale také zlepšuje celkovou mechanickou pevnost pro přizpůsobení se různým drsným pracovním prostředím. Tento napájecí kabel je ideální volbou přizpůsobenou pro scénáře aplikací, které vyžadují vysokou spolehlivost a odolnost.
Napájecí kabel 7/8 palcového aktuátoru kruhového senzoru
7/8"-16UNF napájecí kabel (5-pin Male to Open End) je vysoce výkonný propojovací kabel určený pro průmyslové aplikace. Kabel je vybaven standardizovaným 7/8"{{7 }}UNF 5-kolíkový konektor na jednom konci a otevřený konec na druhém konci, což je vhodné pro flexibilní připojení k různým zařízením. Jeho robustní konstrukce umožňuje spolehlivý provoz v náročných průmyslových prostředích a poskytuje stabilní výkon a přenos signálu.
Tento kabel je široce používán v průmyslové automatizaci, robotech, zařízeních výrobních linek, těžkých strojích a různých průmyslových napájecích připojeních. Jeho odolný plášť a vysoce kvalitní materiály vodičů zajišťují dlouhou životnost a vysoký výkon kabelu. 7/8"-16napájecí kabel UNF je nepostradatelnou součástí pro připojení různých průmyslových zařízení a poskytuje vašemu systému vynikající řešení přenosu energie a signálu.
5pólový tlustý kmenový kabel DeviceNet Mini-Change
Prodlužovací kabel DeviceNet Backbone Extension Cable 7/8" 5-kolíkový samec k samici je vysoce kvalitní průmyslový kabel určený pro sítě DeviceNet. Tento kabel je vybaven 7/8" 5-kolíkovým zástrčkovým konektorem na jednom konec a 7/8" 5-kolíkový konektor na druhém konci, což z něj dělá ideální volbu pro rozšíření sítí DeviceNet. Jeho robustní provedení poskytuje spolehlivý výkon v různých průmyslových prostředích.
Tento kabel je široce používán v průmyslových automatizačních systémech pro připojení řídicích jednotek, senzorů, akčních členů a dalších zařízení DeviceNet pro zajištění stabilního přenosu dat a napájení. Jeho odolný vnější plášť a vysoce kvalitní materiály vodičů zajišťují dlouhou životnost a vysoký výkon kabelu v náročných podmínkách. Prodlužovací kabel DeviceNet Backbone poskytuje flexibilní rozšíření a efektivní řešení připojení pro vaši síť.
DeviceNet Mini Trunk Cordset Thick Cable 7/8-16konektor UN2
Spirálový kabel DeviceNet Mini Backbone s konektorem 7/8-16UN2 je dobře navržené řešení průmyslového připojení. Jeho jedinečný spirálový tvar umožňuje kabelu volně se přizpůsobovat mezi natahováním a stahováním, poskytuje vynikající flexibilitu a přizpůsobivost, díky čemuž je ideální pro použití v prostředí s omezeným prostorem nebo častým pohybem.
Tento kabel používá odolné materiály vnějšího pláště, které vydrží drsné průmyslové podmínky, včetně vystavení oleji, oděru a UV záření. Konstrukce tlustého kabelu zvyšuje schopnost přenosu proudu, takže je vhodný pro aplikace s vysokým výkonem. Standardizovaný konektor 7/8-16UN2 zajišťuje kompatibilitu s řadou zařízení DeviceNet a poskytuje spolehlivé a stabilní připojení.
Ať už se jedná o průmyslovou automatizaci, zařízení výrobních linek nebo těžké stroje, tento spirálový kabel může poskytnout flexibilní a odolné řešení pro připojení napájení a signálu pro váš systém, což napomáhá efektivnímu provozu a dlouhodobé stabilitě zařízení.
Pátý,NMEA 2000 PROFIBUS DeviceNet 7/8" Minivýměnný T-rozbočovač Y-rozdělovač H-typ kruhového konektoru Kabel
NMEA 2000, PROFIBUS, DeviceNet 7/8" Mini-change Tee Distributor (rozdělovač typu Y, kabel s kruhovým konektorem typu H) je vysoce výkonné řešení průmyslového připojení navržené pro zjednodušení komplexních topologií sítě. Distributor poskytuje typ T, Možnosti připojení typu Y a H pro vytvoření spolehlivého spojení mezi hlavními kabely a pobočkovými zařízeními.
Jeho robustní design je vhodný pro různá drsná průmyslová a námořní prostředí a zajišťuje dlouhodobě stabilní výkon. Distributor využívá 7/8" kruhové konektory Mini-change a je kompatibilní s více komunikačními protokoly, jako je NMEA 2000, PROFIBUS a DeviceNet, což z něj činí ideální volbu pro rozšiřování a údržbu komunikačních sítí.
Tento distributor výrazně zjednodušuje proces instalace a připojení zařízení, snižuje čas na kabeláž a náklady na materiál a zlepšuje flexibilitu a spolehlivost sítě. Ať už jde o systémy průmyslové automatizace nebo námořní komunikační sítě, tento distributor je klíčovou součástí pro efektivní a spolehlivá připojení.
Kabel adaptéru sběrnice DeviceNet CAN Microchange M12, kódovaný 5-pin do 7/8″ Mini-change konektoru
Továrna Premier Cable vyrábí tři různé typy konektorů a kabelů M12 až 7/8", včetně 7/8" samec na M12 samice, 7/8" samice na M12 samec a prodlužovací kabel M12 samice 7/8" samec k samici T konektory. Tato řešení jsou navržena tak, aby splňovala různé potřeby připojení zařízení a zajistila vysokou kvalitu a spolehlivost.
