Popis produktů
Tento 4-v-voděodolný RF koaxiální kabel Rosenberger Mini Fakra RF je vysoce integrované a spolehlivé řešení připojení navržené pro automobilové multi-anténní systémy. Integruje čtyři nezávislé RF kanály Mini Fakra (AMK14K-1M4Z5-Z) do kompaktního kompozitního rozhraní, což výrazně šetří instalační prostor na automobilových modulech (jako jsou T-boxy a více{21}}pásmové antény) a zjednodušuje složitost kabeláže ve srovnání s použitím jednokanálových konektorů. Druhý konec používá konektor Rosenberger 59Z176-C01-Z. Rozhraní se vyznačuje přesným jednodílným utěsněným designem, který zajišťuje krytí IP67. PCM-ZC-0037 interně používá čtyři nezávislé nízkoztrátové koaxiální kabely, které zaručují vysokou izolaci signálu mezi kanály ve frekvenčním rozsahu DC-6GHz.
Specifikace
| Název produktu | Vodotěsný kabel Rosenberger Mini Fakra 4v1 |
| č. dílu | PCM-ZC-0037 |
| Konektor 1 | Rosenberger Mini Fakra AMK14K-1M4Z5-Z samice |
| Konektor 2 | Rosenberger 59Z176-C01-Z Samec |
| Drát | Leoni Dacar 302-4 koaxiální kabel |
| Impedance | 50 ohmů |
| Frekvence | DC-6GHz |
| Uchycení kabelu | 110N |
| Délka kabelu | OEM |
| Hodnocení voděodolnosti | IP67 |
Aplikace
Vícepásmový automobilový anténní systém
Vhodné pro anténní moduly se žraločími ploutvemi nebo externí kombinované antény. Tyto antény obvykle integrují více funkcí, jako je hlavní diverzita 4G, AM/FM a satelitní zvuk SDARS. Tento čtyř{3}}v-kabel integruje více vysokofrekvenčních signálů z konce antény a přenáší je do hlavní jednotky vozidla prostřednictvím jediného kompozitního kabelu, čímž se zjednodušuje složitost kabeláže mezi anténou a hlavní jednotkou.
Vysoce přesný{0}}poziční a navigační modul
Pro dvoupásmové-nebo více{1}}pásmové GNSS přijímací systémy. Pro scénáře vyžadující simultánní zpracování signálů více frekvenčních pásem, jako je GPS, GLONASS, BeiDou a Galileo, poskytuje tento kabel více nezávislých kanálů v rámci jednoho rozhraní, čímž zajišťuje integritu navigačního signálu a nízké přeslechy.
Kamerový a senzorový systém vozidla
Přizpůsobí se více kamerám v systému prostorového{0}}zobrazení (AVM). Přestože je Rosenberger Mini Fakra aktuálně specifikován jako DC-6GHz, podporuje také přenos videa. Tento vodotěsný kabel lze použít k připojení přední, zadní a boční kamery a jeho krytí IP67 je zvláště vhodné pro instalaci ve vlhkém prostředí v blízkosti zpětných zrcátek nebo osvětlení SPZ.

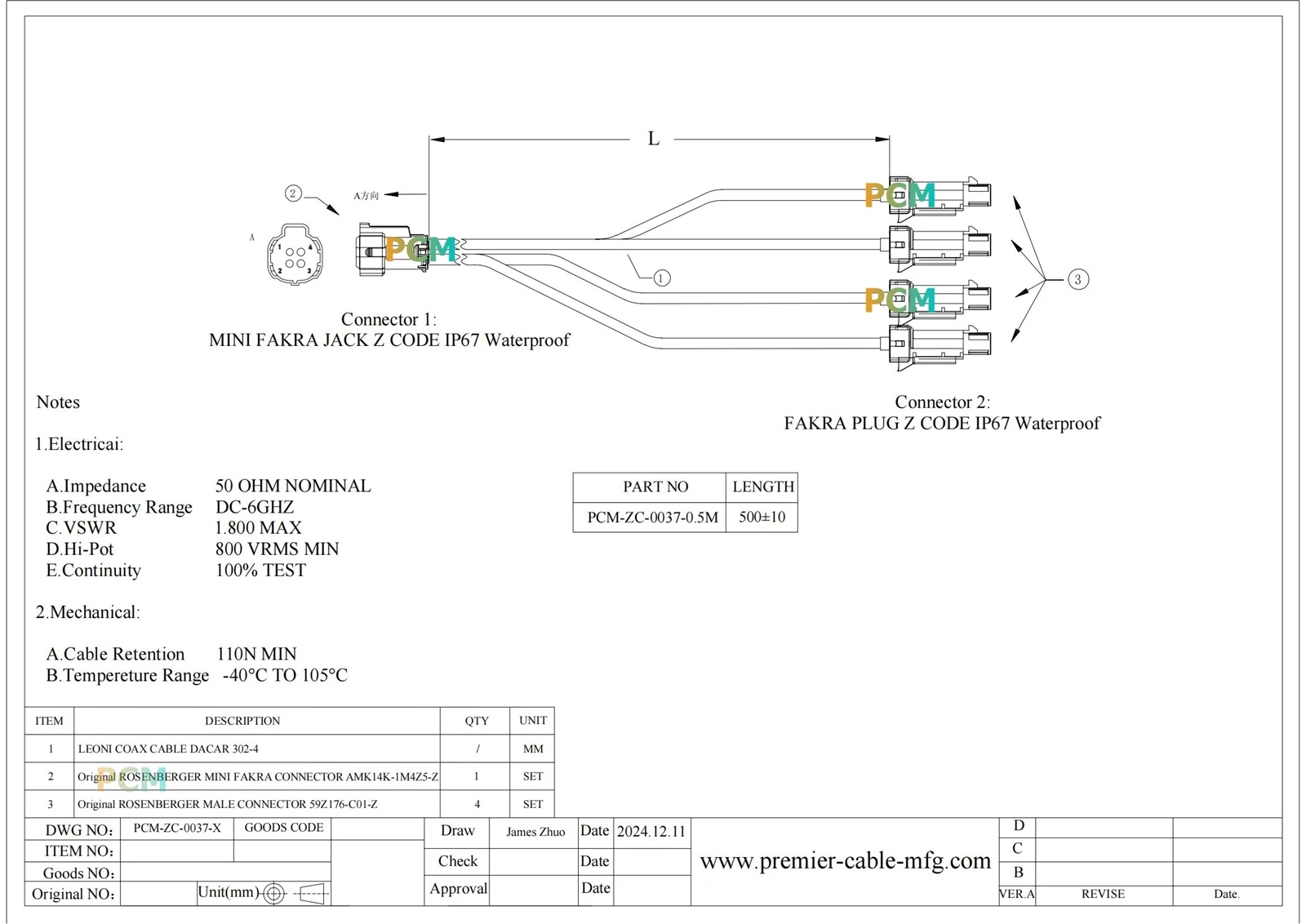

Výkres
