Ethernet je technologie počítačové sítě používaná k dosažení přenosu dat mezi zařízeními v lokálních sítích (LAN) a metropolitních sítích (MAN). V současnosti se jedná o nejběžnější a nejrozšířenější technologii kabelových sítí. Standard Ethernet je vyvíjen a udržován pracovní skupinou IEEE 802.3.
Kategorie ethernetových kabelů jsou obvykle rozděleny do různých kategorií podle jejich výkonu a aplikačního prostředí. Každá kategorie má specifickou šířku pásma a přenosovou rychlost. Níže jsou uvedeny hlavní kategorie ethernetových kabelů a jejich odpovídající rozhraní:

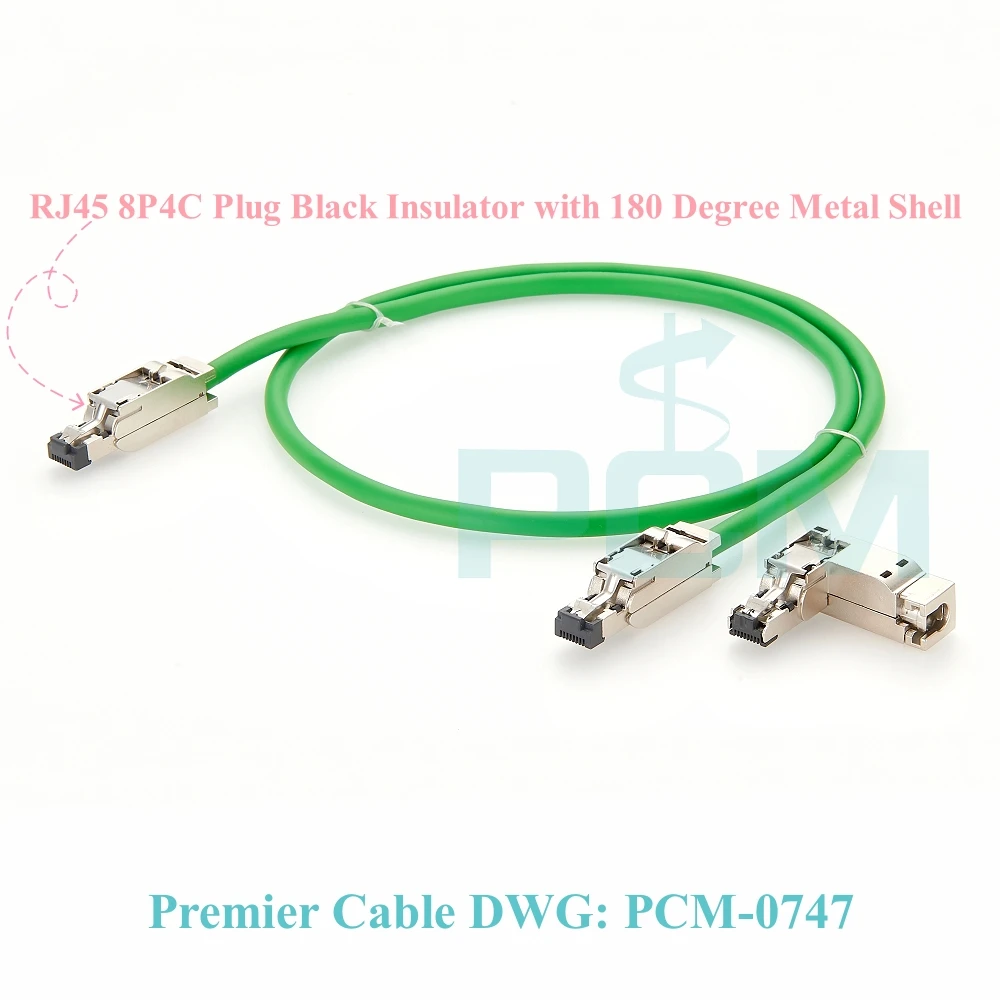

Obrázek našich produktů
1.
Kabel CAT5
- Funkce:
Maximální šířka pásma: 100 MHz
Přenosová rychlost: 100 Mbps
Typické použití: sítě 10BASE-T a 100BASE-T
Vhodné pro základní domácí a malé kancelářské sítě
- Odpovídající rozhraní:
Rozhraní RJ45: Standardní rozhraní 8P8C (8 pozic 8 kontaktů), což je nejrozšířenější rozhraní Ethernet.
2.
Kabel CAT5e (vylepšený CAT5)
- Funkce:
Maximální šířka pásma: 100 MHz
Přenosová rychlost: 1 Gbps
Typické použití: 1000BASE-T (Gigabit Ethernet)
Vylepšený výkon proti rušení, vhodný pro požadavky na vyšší šířku pásma
- Odpovídající rozhraní:
Rozhraní RJ45: Vhodné pro připojení Gigabit Ethernet, zpětně kompatibilní s kabelem CAT5.
3.
Kabel CAT6
- Funkce:
Maximální šířka pásma: 250 MHz
Přenosová rychlost: 10 Gbps (krátká vzdálenost)
Typické použití: 10GBASE-T (krátká vzdálenost) a 1000BASE-T
Poskytuje vyšší šířku pásma a lepší kvalitu signálu
- Odpovídající rozhraní:
Rozhraní RJ45: Vhodné pro připojení Gigabit a 10 Gigabit Ethernet pomocí standardních konektorů 8P8C.
4.
Kabel CAT6a (vylepšený CAT6)
- Funkce:
Maximální šířka pásma: 500 MHz
Přenosová rychlost: 10 Gbps
Typické použití: 10GBASE-T
V porovnání s CAT6 poskytuje vyšší ochranu proti rušení a 10gigabitové připojení na delší vzdálenost
- Odpovídající rozhraní:
Rozhraní RJ45: Vhodné pro výkonnější síťová připojení.
5.
Kabel CAT7
- Funkce:
Maximální šířka pásma: 600 MHz
Přenosová rychlost: 10 Gbps
Typické použití: 10GBASE-T
Se stínící vrstvou (STP nebo SSTP) poskytuje lepší výkon proti rušení
- Odpovídající rozhraní:
Rozhraní GG45: zpětně kompatibilní s RJ45, vhodné pro vysoké
frekvenční a širokopásmové síťové aplikace.
Rozhraní Tera: vysoce výkonné rozhraní, které poskytuje vyšší šířku pásma a odolnost proti rušení.
Rozhraní RJ45: v některých aplikacích se používají rozšířené konektory RJ45.
6.
Kabel CAT7a (vylepšený CAT7)
- Funkce:
Maximální šířka pásma: 1000 MHz
Přenosová rychlost: 10 Gbps
Typické použití: 10GBASE-T
Poskytuje vyšší frekvenci a lepší výkon proti rušení
- Odpovídající rozhraní:
Rozhraní GG45: vysokofrekvenční a širokopásmové aplikace.
Rozhraní Tera: výkonnější síťové připojení.
Rozhraní RJ45: použijte vysoce kvalitní konektory RJ45.
7.
Kabel CAT8
- Funkce:
Maximální šířka pásma: 2000 MHz
Přenosová rychlost: 25 Gbps nebo 40 Gbps
Typické použití: Vysokorychlostní připojení v datových centrech
Používá se hlavně v prostředích s vysokou šířkou pásma na krátké vzdálenosti
- Odpovídající rozhraní:
Rozhraní RJ45: Navrženo pro vysokorychlostní připojení, podporuje 25GBASE-T a 40GBASE-T.
Rozhraní GG45: Vhodné pro vysokofrekvenční aplikace a aplikace s velkou šířkou pásma.
Rozhraní Tera: Vysoce výkonné rozhraní.
7.1
Kabel Ethernet z optických vláken (pro gigabitový a 10gigabitový Ethernet)
Funkce:
K přenosu dat využívá optické vlákno, vhodné pro dálkový a vysokorychlostní přenos
Typické použití: Datová centra, vysokorychlostní síťové připojení
Odpovídající rozhraní:
LC rozhraní: Kompaktní design, vhodný pro připojení optických vláken s vysokou hustotou, běžně se vyskytující v datových centrech.
SC rozhraní: Větší, snadno připojitelné a odpojitelné, široce používané v oblasti sítí a telekomunikací.
FC rozhraní: Používá se v telekomunikačních a datových komunikačních sítích, zejména v jednovidových spojích optických vláken.
7.2
Průmyslový ethernetový kabel
Funkce:
Odolné vůči vibracím, nárazům a drsnému prostředí
Typické aplikace: průmyslová automatizace a řídicí systémy
Odpovídající rozhraní:
Rozhraní M12: běžně používané pro připojení Ethernet v průmyslovém prostředí, vhodné pro kabely CAT5e a CAT6.
Kromě běžných kategorií ethernetových kabelů (jako jsou CAT5, CAT5e, CAT6, CAT6a, CAT7, CAT7a, CAT8) existují některé méně běžné kategorie ethernetových kabelů. Tyto kabely jsou obvykle určeny pro specifické aplikace nebo dřívější síťové standardy. Zde jsou některé z méně běžných kategorií ethernetových kabelů:
Kabel CAT1
Funkce:
Používá se hlavně pro přenos hlasu (telefonní linka), není vhodný pro přenos dat.
Nejstarší typ kabelu, který byl v podstatě odstraněn.
Odpovídající rozhraní:
Telefonní zástrčka (RJ11).
Kabel CAT2
Funkce:
Maximální šířka pásma: 1 MHz
Přenosová rychlost: 4 Mbps
Typické použití: raná síť Token Ring a telefonní systém.
Byl nahrazen výkonnějšími kabely.
Odpovídající rozhraní:
Rozhraní BNC (pro síť Token Ring).
Kabel CAT3
Funkce:
Maximální šířka pásma: 16 MHz
Přenosová rychlost: 10 Mbps
Typické použití: 10BASE-T síť a raný telefonní systém.
Stále k vidění v některých starých budovách a telefonních systémech.
Odpovídající rozhraní:
Rozhraní RJ45: používá se pro rané připojení Ethernet.
Rozhraní RJ11: používá se pro telefonní systém.
Kabel CAT4
Funkce:
Maximální šířka pásma: 20 MHz
Přenosová rychlost: 16 Mbps
Typické použití: raná síť Token Ring (16 Mbps).
V moderních sítích se téměř nepoužívá.
Odpovídající rozhraní:
Rozhraní RJ45: používá se v raných sítích.
Kabel CAT9 (vzácný a dosud nestandardizovaný)
Funkce:
Existují zvěsti nebo kabely ve vývoji, ale zatím neexistuje žádný jasný standard nebo rozšířená aplikace.
Cílem může být vyšší šířka pásma a přenosová rychlost než u CAT8.
Odpovídající rozhraní:
Stále může být použito nejasné, vylepšené rozhraní RJ45 nebo nové vysoce výkonné rozhraní.
Kroucený párový hybridní kabel
Funkce:
Kombinuje výhody kroucené dvoulinky a optického vlákna, vhodné pro specifické vysoce výkonné aplikace.
Poskytuje napájení a přenos dat, vhodný pro zařízení, která potřebují poskytovat napájení a data současně.
Odpovídající rozhraní:
Kompozitní rozhraní, které může zahrnovat konektory RJ45 a optických vláken.

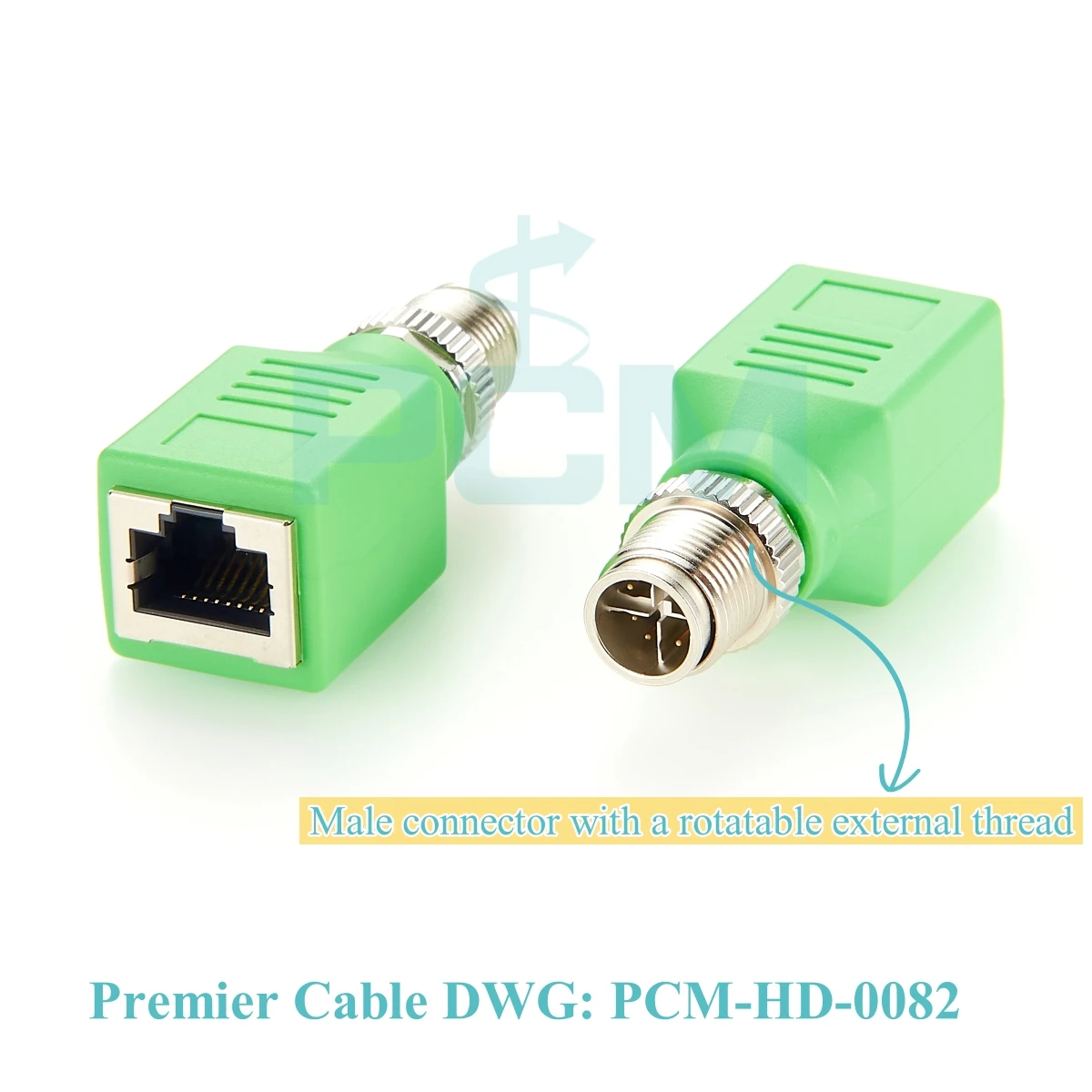

Vodotěsný adaptér M12 A-kódovaný na RJ45
Průmyslový ethernetový kabel
Funkce:
Navrženo pro drsná prostředí, s vyšší odolností a odolností proti rušení.
Typické použití: průmyslová automatizace, vojenské aplikace, lodě a letectví atd.
Odpovídající rozhraní:
Rozhraní M12: robustní připojení pro průmyslové prostředí.
Rozhraní úrovně IP67: speciální rozhraní, které je prachotěsné a vodotěsné.
Premier Cable nabízí širokou škálu konektorů a kabelů RJ45. Nabízíme také služby OEM, vítáme váš nákup!
