Svorkovnice DB9 na DIN lištu pro sériovou komunikaci
Svorkovnice DB9 na lištu DIN převádějí 9-kolíkový D-konektor na individuálně očíslované šroubové nebo pružinové svorky na 35mm liště DIN. Tato příručka obsahuje odkazy na pinout pro RS-232, RS-485 a RS-422, podrobné pokyny pro zapojení, umístění zakončovacího odporu a kritéria výběru pro aplikace průmyslové sériové komunikace.
- Svorkovnice DB9 na DIN lištu pasivně láme 9 kolíků na šroubové/pružinové svorky pro snadnější sériové zapojení.
- RS-232, RS-485 a RS-422 používají různá přiřazení pinů na stejném konektoru DB9.
- RS-485 vyžaduje zakončení 120 Ω na každém konci sběrnice – přidání svorkovnice je snadné.
- Nejčastější chybou zapojení je přepólování RS-485 A/B.
- Vždy ověřte, zda se výrobci pinoutů zařízení - neřídí stejným standardem.
Definice:Svorkovnice DB9 na lištu DIN je pasivní modul, který převádí standardní 9-kolíkový konektor D-sub (DE-9) na devět individuálně očíslovaných šroubových nebo pružinových svorek namontovaných na 35mm lištu DIN pro snadné zapojení sériové komunikace, testování a údržbu.
📋 Obsah
Co je svorkovnice DB9 na lištu DIN?
Svorkovnice DB9 na lištu DIN využívá standardní 9-kolíkový konektor D-sub (formálně nazývaný DE-9) a mapuje každý pin na vyhrazenou šroubovou nebo pružinovou svorku na modulu na lištu DIN. Jedna strana přijímá zástrčku nebo zásuvku DB9; na druhé straně je 9 očíslovaných svorek pro přistávací vodiče.
Stejně jako všechny svorkovnice rozhraní je tomu takčistě pasivní. Nekonvertuje mezi RS-232 a RS-485, nemění úrovně napětí a nepřidává žádnou inteligenci protokolu. Pin 1 na DB9 jde do terminálu 1. To je celá funkce.
Skutečná hodnota se projeví při uvádění do provozu a údržbě. Když selže sběrnice RS-485, technik může změřit jednotlivé svorky multimetrem, zkontrolovat polaritu, změřit odpor nebo přidat zakončovací odpor -, to vše bez odšroubování konektoru D-sub nebo rozebrání kabeláže za panelem.

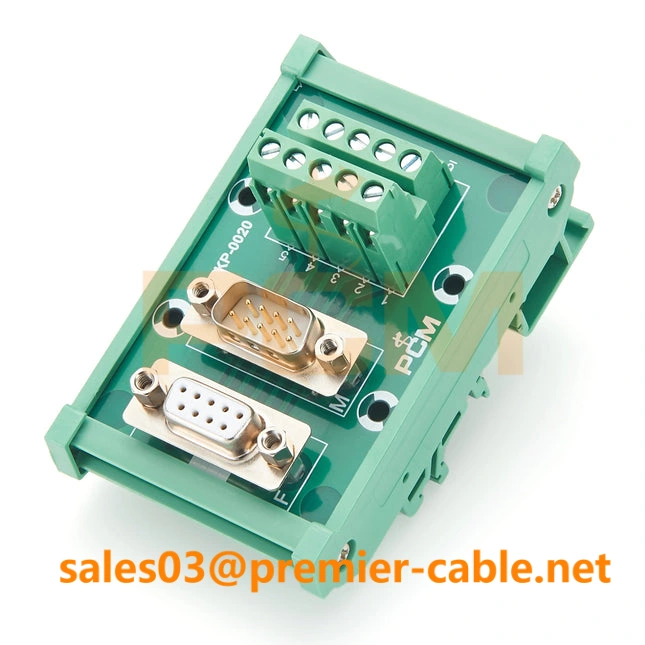

Svorkovnice DB9 na lištu DIN: 9 kolíků na 9 svorek
Modul DB9 Používá se pro zapojení sběrnice RS-485
Pinout DB9: RS-232 vs RS-485 vs RS-422
Stejný konektor DB9 se používá pro tři velmi odlišné sériové protokoly. Pinout se mezi nimi výrazně liší. Toto je nejčastější zdroj chyb zapojení - vždy před připojením zkontrolujte dokumentaci zařízení.
| Kolík | RS-232 (DTE) | RS-485 (běžné) | RS-422 | Směr signálu |
|---|---|---|---|---|
| 1 | DCD (Data Carrier Detect) | - (nepoužito) | TX- (přenést -) | Vstup / výstup |
| 2 | RXD (příjem dat) | - (nepoužito) | TX+ (přenos +) | Vstup / výstup |
| 3 | TXD (přenos dat) | A / D+ (data +) | RX+ (příjem +) | Výstup / Sběrnice |
| 4 | DTR (připraven pro datový terminál) | - (nepoužito) | RX- (příjem -) | Výstup / Vstup |
| 5 | GND (Uzemnění signálu) | GND (Uzemnění signálu) | GND (Uzemnění signálu) | Společný |
| 6 | DSR (Data Set Ready) | - (nepoužito) | - (nepoužito) | Vstup |
| 7 | RTS (požadavek na odeslání) | - (nepoužito) | - (nepoužito) | Výstup |
| 8 | CTS (Clear to Send) | B/D- (údaje -) | - (nepoužito) | Vstup / sběrnice |
| 9 | RI (Ring Indicator) | - (nepoužito) | - (nepoužito) | Vstup |
⚠️ Kritické varování:Pinout RS-485 zobrazený výše (Pin 3=A/D+, Pin 8=B/D-) je nejběžnější konvence, alene univerzální. Někteří výrobci zaměňují A a B nebo používají úplně jiná čísla pinů. Před zapojením vždy zkontrolujte technický list zařízení.
Hlavní rozdíly mezi těmito třemi protokoly:
| Funkce | RS-232 | RS-485 | RS-422 |
|---|---|---|---|
| Topologie | Point-to-point | Více{0}}drop bus (až 32 uzlů) | Point{0}}to{1}}point nebo multi{2}}drop (1 TX, až 10 RX) |
| Duplex | Plně duplexní | poloviční duplex (2-drát) | Plně duplexní (4drátový) |
| Maximální vzdálenost | 15 m (50 stop) | 1200 m (4000 stop) | 1200 m (4000 stop) |
| Maximální rychlost | 115,2 kbps (typické) | 10 Mbps | 10 Mbps |
| Signalizace | Jedno{0}}koncové (±3V až ±15V) | Rozdíl | Rozdíl |
| Je nutné ukončení? | Žádný | Ano (120 Ω na každém konci) | Ano (100-120 Ω na přijímači) |
Jak zapojit terminálový blok DB9: Krok-za-krokem
Proces je přímočarý, ale vyžaduje pečlivou pozornost přiřazení pinů. Jediný prohozený vodič může ztišit celou sběrnici.
Krok 1: Potvrďte protokol a pinout
- Zjistěte, zda zařízení používá RS-232, RS-485 nebo RS-422
- Přesné přiřazení pinů naleznete v datovém listu zařízení
- Identifikujte, které piny jsou signální, které jsou uzemněné, které jsou nepoužité
- Poznamenejte si pohlaví (muž nebo žena) DB9 na zařízení
Krok 2: Připravte kabel
- Pro RS-232: standardní vícevodičový kabel (minimálně 3vodičový: TX, RX, GND)
- Pro RS-485: kroucený pár stíněný kabel (2-drát: A, B + GND)
- Pro RS-422: dva kroucené páry + GND (4-drát + GND)
- Konce vodičů odizolujte 8-10 mm
Krok 3: Zapojte do svorek
- Připojte každý vodič ke správnému číslu svorky
- Pro RS-485: vodič A/D+ ke svorce 3, B/D- ke svorce 8, GND ke kolíku 5
- Šroubové svorky utáhněte momentem 0,2-0,5 Nm
- Připojte stínící/odvodňovací vodič k zemnicí svorce nebo zemnicí liště DIN
Krok 4: Ukončete a otestujte
- Pro RS-485: přidejte odpor 120 Ω mezi A a B na každém konci sběrnice
- Otestujte kontinuitu od pinu DB9 k terminálu
- Změřte odpor mezi A a B (mělo by být 60 Ω, pokud jsou oba konce ukončeny)
- Zapněte napájení a ověřte komunikaci
Ukončení RS-485 a polarita: Dvě nejčastější chyby
Ukončení: Proč 120 Ω?
RS-485 používá diferenciální signál na topologii sběrnice. Bez řádného zakončení způsobují odrazy signálu na koncích kabelu poškození dat, zejména při vyšších přenosových rychlostech nebo na delší vzdálenosti. Standardní ukončení je a120 Ω rezistor umístěný mezi vedení A a B na každém fyzickém konciautobusu.
Svorkovnice na lištu DIN usnadňuje zakončení: stačí umístit odpor 120 Ω přes svorky A (Kolík 3) a B (Kolík 8) na každém konci. Žádné pájení, žádné úpravy konektoru.
pravidla:
- Ukončete POUZE na dvou fyzických koncích sběrnice
- NEUKONČUJTE ve středních uzlech
- S oběma 120 Ω rezistory na místě byste měli naměřit přibližně 60 Ω mezi A a B (dva 120 Ω rezistory paralelně)
- Pokud naměříte 120 Ω, jeden konec není ukončen
- Pokud naměříte méně než 50 Ω, můžete mít příliš mnoho zakončovacích odporů
Polarita: A/B Záměna
Pojmenování signálů RS-485 je notoricky nejednotné mezi výrobci:
- Někteří tomu říkajíA/B, říkají tomu jiníD+/D-, ostatní používají+/-
- Někteří výrobci definují A jako ne{0}}invertující čáru (kladná idle), jiní definují A jako invertující
- Standard TIA/EIA-485 definuje A jako invertující terminál, ale mnoho zařízení dělá opak
⚠️ Praktické rady:Nespoléhejte pouze na A/B pojmenování. Pokud po zapojení selže komunikace, PRVNÍ věc, kterou je třeba vyzkoušet, je prohodit A a B. Tím se problém vyřeší zhruba u 40 % problémů s uvedením RS-485 do provozu.
Profi tip:Se svorkovnicí DB9 trvá prohození A a B 30 sekund - stačí přemístit dva vodiče mezi svorku 3 a svorku 8. Bez svorkovnice byste museli konektor znovu-nalisovat nebo přepájet-.
Aplikace: Kde se používají terminálové bloky DB9
Sériová komunikace DB9 zůstává dominantní v průmyslových prostředích, kde je Ethernet přehnaný, starší zařízení musí být udržováno nebo to vyžadují protokoly fieldbus.
- Modbus RTU přes RS-485- Nejběžnější průmyslový sériový protokol. Používá se pro měřiče energie, VFD, regulátory teploty a I/O moduly.
- Sériové porty PLC- Programovací a komunikační porty na Siemens S7-200, Mitsubishi FX, Allen-Bradley MicroLogix a podobných PLC.
- CNC stroje- Přenos souborů DNC (Distributed Numerical Control), sériové nahrávání/stahování parametrů.
- Vážicí a dávkovací systémy- Indikátory váhy, ovladače dávek a plnicí stroje.
- Čtečky čárových kódů a RFID- Sériový výstup ze skenerů s pevnou montáží- na výrobních linkách.
- Automatizace budov (BACnet MS/TP)- Sběrnice RS-485 pro ovladače HVAC, boxy VAV a ovládání osvětlení.
- Ovládací a bezpečnostní panely- Sběrnice RS-485 propojující ovladače dveří a čtečky karet.
Výběrová kritéria
Při specifikaci svorkovnice na DIN lištu DB9 zvažte tyto faktory:
| Kritérium | Možnosti | Poznámky |
|---|---|---|
| Pohlaví konektoru | Samec (zástrčka) / Samec (zásuvka) | Musí se spojit se stávajícím portem zařízení |
| Typ terminálu | Šroub / pružina | Pružina odolává uvolnění vibracemi |
| Rozsah měřidel drátu | 0.14 - 1.5 mm² (26 - 16 AWG) | Přizpůsobte se vašemu kabelu |
| Montážní šrouby | S / Bez zajišťovacích šroubů | Uzamčení zabraňuje náhodnému odpojení |
| Stínění | Kovová skořepina / Plastová skořepina | Kov pro EMI-citlivé RS-485 |
| Označování | Tištěná čísla pinů / Prázdné | Před-tištěné šetří čas při uvádění do provozu |
Běžné problémy s kabeláží
Toto jsou problémy, s nimiž se nejčastěji setkáváme při podpoře instalace na svorkovnici DB9:
- A/B polarita obrácená.Komunikace naprosto selhává. Řešení: prohoďte dva vodiče na svorkovnici (30 sekund fix).
- Chybí zakončovací odpor.Funguje na krátké vzdálenosti, ale selhává při delším provozu nebo vyšších přenosových rychlostech. Náhodné chyby CRC. Řešení: přidejte 120 Ω mezi A a B na obou koncích sběrnice.
- Ukončení v každém uzlu.Pře{0}}ukončení zhroutí napětí signálu. Řešení: Odstraňte všechny ukončovací odpory kromě dvou na fyzických koncích sběrnice.
- GND není připojeno.RS-485 je diferenciál, ale stále potřebuje společný odkaz. Bez GND může souosé napětí překročit limity přijímače. Řešení: vždy propojte pin 5 (GND) mezi zařízeními.
- Použití nesprávného pohlaví DB9.Zařízení má zásuvkový port, objednali jste zástrčku svorkovnice - nebo naopak. Řešení: před objednáním potvrďte pohlaví (DB9 svorkovnice musí být OPAČNÉ pohlaví portu zařízení).
- Vzdálenost RS-232 je příliš dlouhá.RS-232 je dimenzován pouze na 15 metrů. Kromě toho signál rychle klesá. Řešení: pro vzdálenosti nad 15 m použijte RS-485.
📚 Kompletní průvodce řešením problémů
Diagnostika všech problémů s kabeláží svorkovnice-na základě příznaků:Běžné problémy se zapojením svorkovnice na lištu DIN a jak je opravit
Často kladené otázky
Jaký je rozdíl mezi DB9 a DE-9?
Jsou to stejné konektory. "DB9" je běžný (nesprávný) název; "DE-9" je technicky správné označení založené na velikosti skořepiny D-sub. V praxi každý říká DB9 a každý chápe, co to znamená.
Mohu použít jednu svorkovnici DB9 pro RS-232 i RS-485?
Samotný terminálový blok je protokol -agnostický -, pouze předává piny terminálům. Zapojení na straně terminálu se však bude pro každý protokol lišit. Bez překonfigurování nemůžete použít stejné zapojení pro oba.
Kolik zařízení mohu připojit na jednu sběrnici RS-485?
Standardní RS-485 podporuje až 32 zátěžových jednotek na jedné sběrnici. S vysokoimpedančními přijímači (1/8 zátěže jednotky) můžete dosáhnout 256 zařízení. Sběrnice musí být zakončena 120 Ω na každém fyzickém konci bez ohledu na počet zařízení.
Potřebuji stíněnou svorkovnici DB9 pro RS-485?
Pokud kabel RS-485 vede v blízkosti motorů, VFD nebo napájecích kabelů, doporučuje se použít kovový -modul DB9 se správným stíněním. V elektricky tichých prostředích (například kancelářská budova BMS) je modul s plastovým pláštěm obvykle v pořádku.
Proč moje RS-485 funguje na krátkou vzdálenost, ale selhává při delších jízdách?
To je téměř vždy problém s ukončením. Na krátké vzdálenosti jsou odrazy dostatečně malé, aby nepoškodily data. Jak se vzdálenost zvětšuje, neukončené konce sběrnice způsobují odrazy signálu, které se překrývají s datovými bity. Přidejte zakončení 120 Ω na oba konce a problém se obvykle vyřeší.
