Popis produktů
Ethernetový kabel M8 4-Pin D-Code to RJ45 CAT5e je řešení konektivity speciálně navržené pro průmyslové ethernetové aplikace. Díky konektoru s kódováním M8 4-pin D- na jednom konci a standardnímu konektoru RJ45 na druhém konci umožňuje stabilní připojení mezi provozními zařízeními a síťovým zařízením. PCM-S{15}}0740 vyhovuje standardům CAT5e, podporuje přenos dat 10/100 Mbps a splňuje přísné požadavky průmyslových komunikačních prostředí. Tento produkt typu plug-and-play nabízí snadnou instalaci a je široce používán v aplikacích, jako jsou automatizační řídicí systémy, senzory, průmyslové kamery a sítě Profinet.
Specifikace
|
Název produktu |
M8 4Kód PIN D na ethernetový kabel RJ45 CAT5E |
|
DWG č. |
PCM-S-0740 |
|
Konektor A |
M8 4Kód PIN D - žena |
| Konektor B |
RJ45 8P8C Žena |
|
OD |
7,5 mm |
|
Drát |
CAT5E |
| Délka kabelu |
0.2m |
FAQ
Otázka: Co znamená „D-kód“ na konektoru M8? Jak se liší od „A-kódu“?
Odpověď: D-Code je speciálně navržen pro přenos dat průmyslového Ethernetu (jako je Profinet nebo EtherNet/IP), podporuje 100 Mb/s Fast Ethernet (až 100 MHz, v souladu se standardy CAT5e). Vyznačuje se jedinečným designem klíče, který zabraňuje nesprávnému spojení.
A-Kód se primárně používá pro senzory, napájecí zdroje nebo nízkorychlostní-signály (např. 24V, 4-20mA).
Základní rozdíl: D-Code je optimalizován pro síťovou komunikaci, zatímco A-Code je pro obecnější-účel, ale nabízí nižší výkon při vysoké frekvenci-.
Otázka: Lze jej použít pro sítě Profinet?
A: Ano, může; mějte však prosím na paměti, že Profinet podporuje dvě fyzické vrstvy: 100BASE-TX (4-drát, 100 Mb/s) a 1000BASE-T (8drát).
„M8 4-Pin D-Code“ se dokonale hodí pro implementaci 100 Mb/s pro Profinet (která využívá dva páry vodičů: 1/2 a 3/6). Musíte ověřit typ stínění kabelu (SF/UTP nebo S/FTP), protože Profinet vyžaduje jak individuální párové stínění, tak i celkové stínění.

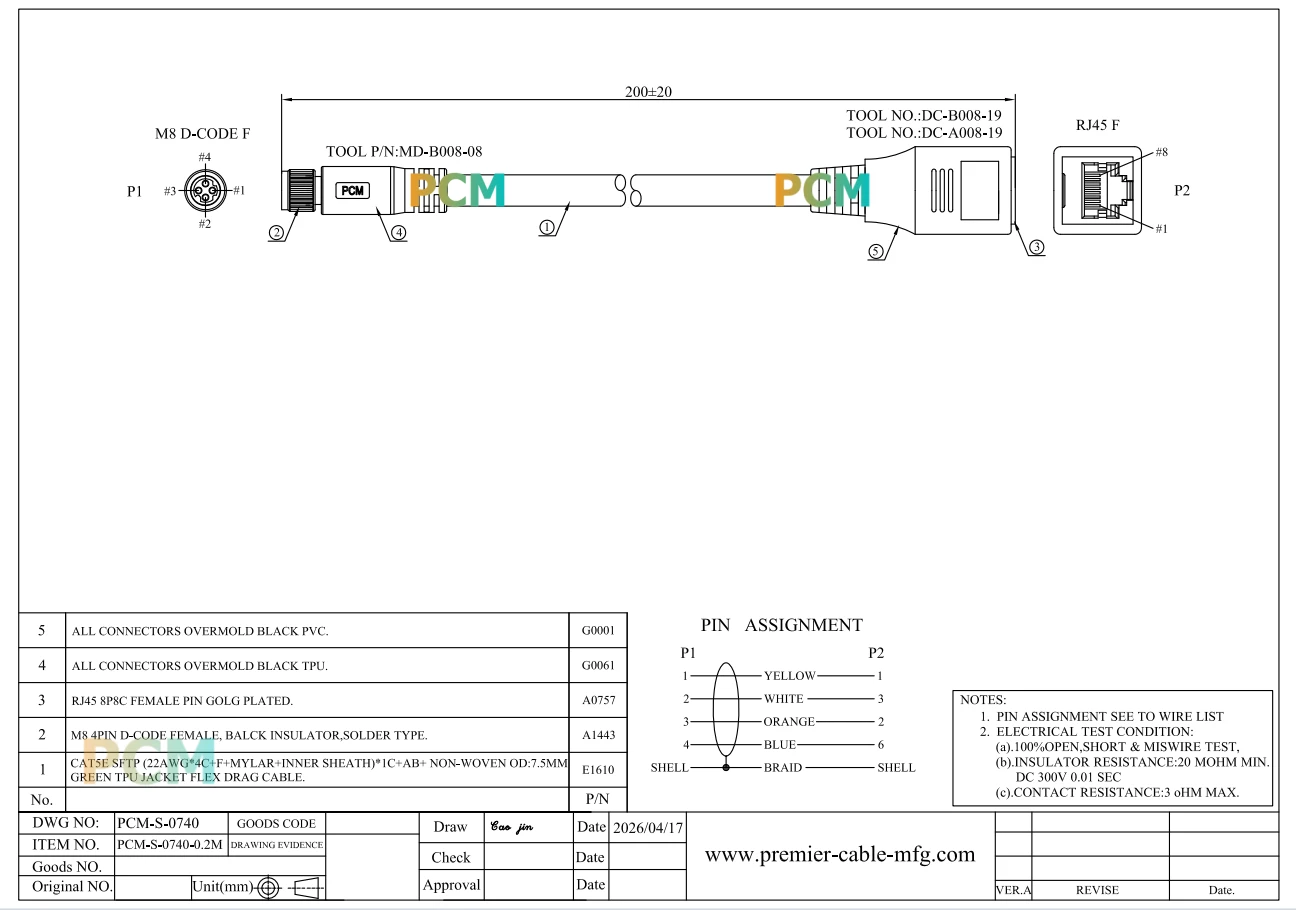

Výkres
