Průvodce kabely a konektory NMEA 2000:
Co potřebujete vědět před nákupem
Pokud vybavujete nové plavidlo nebo modernizujete stávající námořní elektronický systém, NMEA 2000 je téměř jistě součástí rozhovoru. Tato příručka obsahuje vše, co kupující potřebuje vědět: strukturu, kabely, konektory, limity a co je třeba před nákupem ověřit.
💡 Klíčové věci
- NMEA 2000je standard pro námořní síť typu plug{0}}and{1}}play and play založený na sběrnici CAN, který nahrazuje starší sériový protokol NMEA 0183.
- Síť využívá apáteřní-a{1}}architekturou: jeden hlavní hlavní kabel s T-konektory a krátkými propojovacími kabely odbočujícími ke každému zařízení.
- Existují dva formáty konektorů:Micro-C(M12, jmenovitý 4A, pro menší zařízení) aMini(7/8 palce, jmenovitý proud 8A, pro větší systémy).
- Délka páteře je omezena na100 metrů; každý padací kabel nesmí překročit6 metrů, s celkovou délkou pádu pod 78 metrů.
- Maximum50 zařízenílze připojit k jediné síti NMEA 2000.
- Oba konce páteře musí být ukončeny120ohmové terminátory- krok, který během instalace často chybí.
📋 Obsah
- Co je NMEA 2000?
- NMEA 2000 vs. NMEA 0183: Proč na upgradu záleží
- Jak je strukturována síť NMEA 2000
- Typy kabelů NMEA 2000: Micro, Mid a Mini
- Formáty konektoru NMEA 2000: Micro-C vs. Mini
- Pravidla návrhu sítě: délka, zařízení a výkon
- Co zkontrolovat před nákupem kabelů a konektorů NMEA 2000
- Běžná zařízení, která používají NMEA 2000 a časté dotazy
01 · Co je NMEA 2000?
NMEA 2000 - často zkráceně jako N2K - je síťový standard pro námořní elektroniku vyvinutý organizací National Marine Electronics Association (NMEA) a publikovaný jako IEC 61162-3. Definuje, jak mezi sebou palubní zařízení komunikují přes sdílený síťový kabel, což umožňuje přijímačům GPS, mapovým plotterům, monitorům motorů, transpondérům AIS, autopilotům, hloubkoměrům, dechovým nástrojům a další elektronice vyměňovat data v reálném čase.
Základní technologií jeController Area Network (CAN bus), stejný komunikační protokol, jaký se používá v automobilových a{0}}těžkých užitkových vozidlech. NMEA 2000 aplikuje sběrnici CAN na námořní prostředí se standardizovanými konektory, specifikacemi kabelů, rozvodem napájení a definovaným formátem zpráv pomocí čísel skupin parametrů (PGN).
Hlavní praktický přínos jeinteroperabilita plug{0}}and{1}}play: certifikované zařízení NMEA 2000 od libovolného výrobce se může připojit k síti obsahující zařízení jiných výrobců a komunikovat bez vlastní konfigurace. To je výrazné zlepšení oproti staršímu standardu NMEA 0183.
02 · NMEA 2000 vs. NMEA 0183: Proč na upgradu záleží
NMEA 0183 používá sériovou komunikaci RS-422 s jedním vysílačem (mluvčím) a více přijímači (posluchači) na každém vyhrazeném páru vodičů. Každé připojení je bod-k-bodu, což znamená, že přidávání zařízení vyžaduje vedení dalších kabelů a správu stále složitějších schémat zapojení. NMEA 2000 přenáší data přibližně 50krát rychleji než NMEA 0183, což je nezbytné pro aplikace v reálném čase.
| Funkce | NMEA 0183 | NMEA 2000 |
|---|---|---|
| Architektura | Bod-k-bodu | Sběrnice pro více{0}}zařízení |
| Rychlost přenosu dat | 4800 bps | 250 000 bps |
| Maximální počet zařízení na síť | Omezeno kabeláží | 50 uzlů |
| Dodávka energie | Samostatná elektroinstalace | Integrovaný v páteři |
| Instalace | Složité,-specifické pro zařízení | Plug-and{1}}play |
| Kompatibilita mezi-značkami | Omezený | Standardizované |
| Formát dat | ASCII věty | Binární PGN |
Poznámka: Zařízení NMEA 0183 lze integrovat do sítí NMEA 2000 prostřednictvím konvertorů brány, ale ne naopak.
03 · Jak je strukturována síť NMEA 2000
Síť NMEA 2000 sleduje páteřní-a-drop (trup-a-spur) topologii. Pochopení této struktury je nezbytné pro správné plánování nákupu kabelů.
Páteř (hlavní kabel)
Hlavní kabel procházející lodí. Přenáší data a napájení (12V DC) po pěti vodičích: CAN High, CAN Low, Shield, Power (+) a Ground (-). Musí to být nepřetržitý běh (nikoli smyčka).

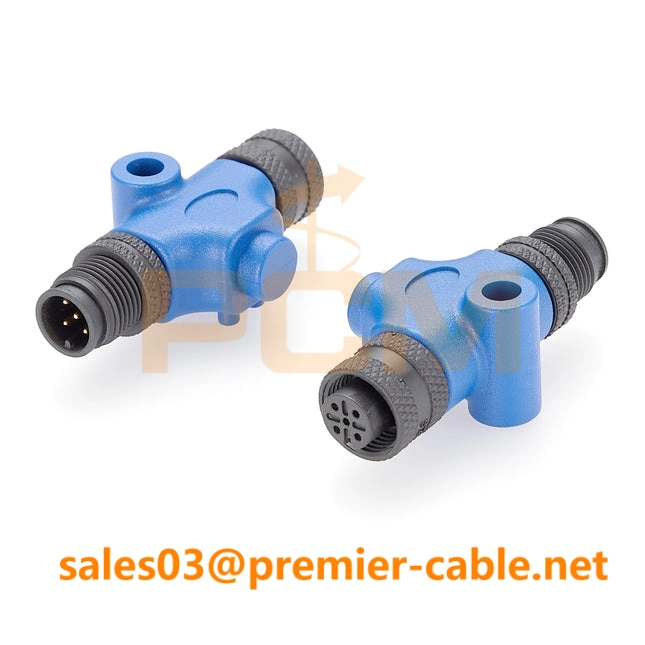

T-Konektory a kabely
A T-konektorje vložen do páteře každého zařízení.Odhoďte kabelyspustit z T-konektoru přímo do zařízení. Zařízení nelze spojit-řetězcem s jediným kabelem.
Terminátory a napájecí kohoutky
A 120ohmový terminátormusí být instalován nakaždý konecpáteře, aby se zabránilo odrazu signálu. Síť vyžaduje vyhrazenouNapájecí kohoutekpřipojené k 12V napájení nádoby.
04 · Typy kabelů NMEA 2000: Micro, Mid a Mini
NMEA 2000 používá kabelový standard DeviceNet, který se dodává ve třech tloušťkách. Výběr typu kabelu ovlivňuje aktuální kapacitu, limity délky páteře a formát konektoru.
| Typ kabelu | Měřidlo vodiče | Aktuální kapacita | Max páteř | Typické použití |
|---|---|---|---|---|
| Micro (Lite) | 22 AWG | 3A | 100 m | Malé lodě,-nízkoenergetické sítě senzorů |
| Střední | 18 AWG | 4–8A | 100 m | Středně-velké nádoby, smíšená zatížení zařízení |
| Mini (těžký) | 13–16 AWG | 8A | 100 m | Větší plavidla,-vysoce výkonné sítě zařízení |
Důležité poznámky:Platí délka páteře 100 metrůvšetypy kabelů. Rozdíl je aktuální kapacita, ne vzdálenost. Všechny typy kabelů podporují maximální délku kabelu 6 metrů.
05 · Formáty konektoru NMEA 2000: Micro-C vs. Mini
V systémech NMEA 2000 se používají dva formáty konektorů. Nejsou zaměnitelné - formát konektoru musí odpovídat typu kabelu a připojovanému zařízení.
Micro-C konektor (M12 5-pin)
Nejběžnější formát konektoru NMEA 2000, používaný s kabelem Micro a Mid. Na základě kruhového konektoru M12 se závitovým pojistným kroužkem (M12 × 1,0 mm). Ideální pro kormidelní stanice, přístrojové desky a instalace senzorů pod palubou-.
- Jmenovitý proud: 4A
- Jmenovité napětí:60V AC/DC
- Kontaktní odpor:Menší nebo rovno 5 mΩ
- Typické použití:Senzory, malé displeje, GPS moduly, hloubkoměry
Mini konektor (7/8palcový, 5pinový)
Používá větší 7/8palcové tělo se závitem (7/8-16 UNF) se stejným 5pinovým rozložením. Používá se s kabelem Mid a Mini (Heavy) a podporuje vyšší proudové zatížení. Nejlépe se hodí pro instalace ve strojovnách a sítě s významným výkonem.
- Jmenovitý proud: 8A
- Jmenovité napětí:300V AC/DC
- Kontaktní odpor:Menší nebo rovno 5 mΩ
- Typické použití:MFD, autopiloti, monitory motorů, sítě velkých plavidel
Které si vybrat?U většiny rekreačních lodíMicro-Ckonektory a Micro/Mid kabel jsou standardní volbou. Pro komerční plavidla nebo silnoproudé zatížení vybírejteMini.
06 · Pravidla návrhu sítě: Délka, zařízení a výkon
Před nákupem kabelů zmapujte svou síť podle těchto přísných limitů definovaných standardem NMEA 2000:
- Délka páteře:Maximálně 100 metrů pro všechny typy kabelů.
- Délka kabelu:Maximálně 6 metrů na kabel. Toto nelze prodloužit použitím většího průřezu kabelu.
- Celková délka kabelu:Součet všech přípojných kabelů v síti nesmí přesáhnout 78 metrů.
- Počet zařízení:Maximálně 50 fyzických uzlů na síť.
- Ukončení:Jeden 120-ohmový, 1/4wattový terminátor na každém konci páteře – celkem dva terminátory. Bez obou nebude síť správně fungovat.
- Moc:Páteřní napájecí zdroj by měl být jištěn vhodně pro daný typ kabelu. Jedna větev sítě by neměla překročit jmenovitý proud kabelu.
- Minimální kvalita kabelu:Používejte kabely, které splňují nebo překračují standard DeviceNet pro vybranou třídu kabelů, abyste zabránili degradaci signálu.
07 · Co zkontrolovat před nákupem kabelů a konektorů NMEA 2000
- Kompatibilita formátu konektoru:Ověřte, zda vaše zařízení používají konektory Micro{0}}C nebo Mini. Míchání formátů vyžaduje adaptéry.
- Přesnost délky kabelu:Změřte skutečné kabelové trasy na plavidle - ne přímé-vzdálenosti. Přidejte 20–30 % k přímým-měřením, abyste zohlednili směrování.
- Stav certifikace:Kabely schválené nebo certifikované NMEA 2000 prošly fyzickými hardwarovými testy. Pro kritické aplikace používejte certifikované komponenty.
- Materiál vodiče:Ujistěte se, že vodič je pocínovaná měď, nikoli CCA (poměděný-hliník).
- Těsnění konektoru:Námořní-konektory by měly mít odolnost vůči vodě (např. IP67/IP68). Zkontrolujte hodnocení IP konektoru, nejen pláště kabelu.
- Množství kabelů:Pro každé zařízení potřebujete jeden T-konektor a jeden kabel. Počítejte každé zařízení, které plánujete připojit.
08 · Společná zařízení na N2K
- Chartplottery a MFD:Garmin, Simrad, Raymarine, Furuno, Lowrance
- GPS/GNSS přijímače:Přenos dat o poloze do sítě
- Brány motoru:Překládá data J1939 do NMEA 2000 PGN
- Hloubkové sondy/sonar:Vyhledávače ryb, mapování dna
- AIS transpondéry:Sdílejte údaje o poloze plavidla
- Autopiloti:Příjem dat kurzu/navigace
- Dechové/rychlostní nástroje:Snímače-namontované na trupu nebo stožáru
- VHF vysílačky:DSC integrovaný s GPS
- Monitory nádrží:Palivo, voda, odpad
Často kladené otázky
Mohu kombinovat konektory Micro-C a Mini?
Ano, s adaptéry. Síťový protokol je identický - rozdíl je pouze ve fyzickém konektoru. Limitujícím faktorem pro výkon je však vždy nejnižší-hodnocený segment kabelu.
Mohu prodloužit padací kabel na více než 6 metrů?
Ne. Toto je přísný požadavek specifikace. Delší kabely způsobují odraz signálu a nestabilitu. Místo toho nasměrujte páteř blíže k zařízení.
Co se stane, když zapomenu terminátory?
Síť bude typicky vypadat, že částečně funguje, ale bude trpět silným odrazem signálu a rušením. Vždy instalujte oba 120ohmové terminátory.
Můj mapový plotter ukazuje "žádná síť NMEA 2000." Co zkontrolovat?
Nejprve zkontrolujte ukončení. Poté zkontrolujte napájení páteře (vyžaduje 12V z napájecího kohoutku). Nakonec zkontrolujte všechna připojení T-konektoru; částečně zasunutý konektor může vypustit celý segment.
Závěrečné myšlenky
NMEA 2000 se stal standardním síťovým protokolem pro moderní námořní elektroniku, protože skutečně řeší problémy, které ztěžovaly rozšíření a údržbu starších systémů NMEA 0183. Správně vybudovaná síť NMEA 2000 je modulární, rozšiřitelná a spolehlivá -, ale pouze v případě, že jsou kabely, konektory, zakončení a napájení správně specifikovány a nainstalovány.
Kabely a konektory jsou nejméně okouzlující součástí námořního elektronického systému, ale určují, zda zbytek systému funguje. Výběr správného typu kabelu, respektování limitů a správné zakončení jsou kroky, které oddělují spolehlivou instalaci od diagnostických bolestí hlavy.
