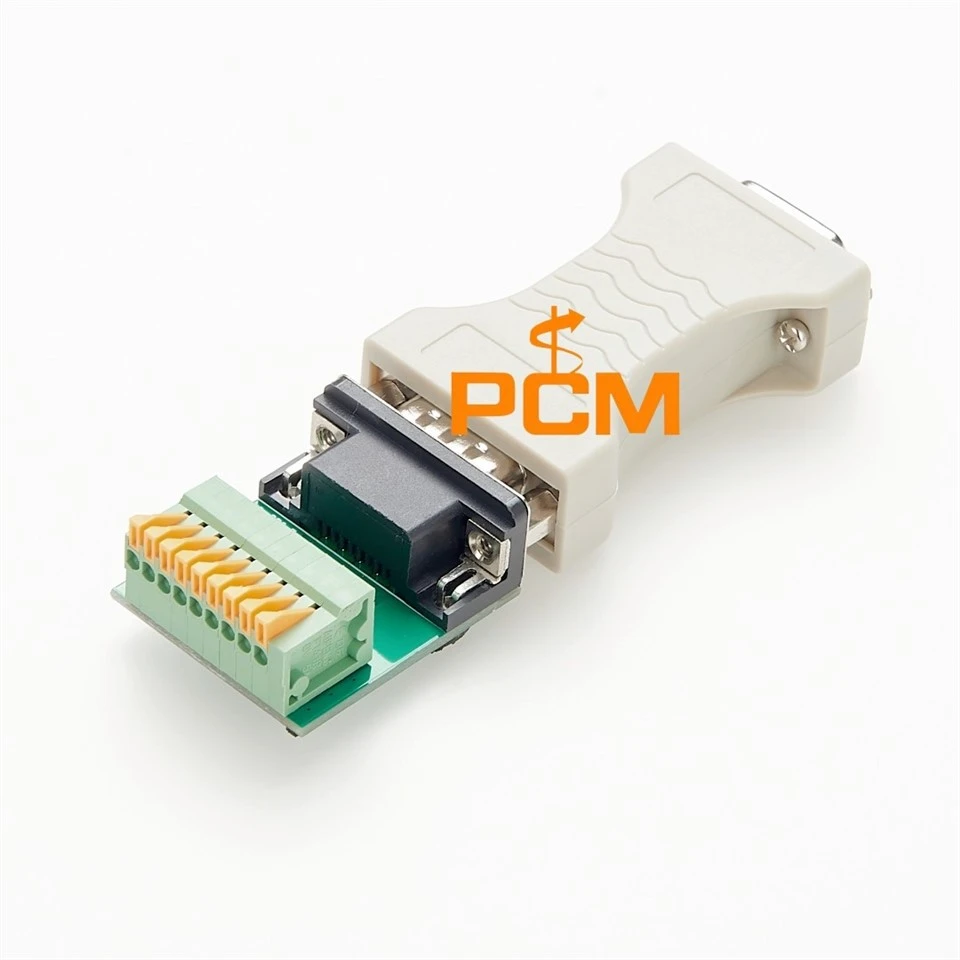

Popis sériového převodníku RS232 na RS485 RS422
Sériový převodník RS232 na RS-422/485 je obousměrný adaptér, který vám umožňuje přizpůsobit datové signály RS232 na RS485 (2-drát nebo 4-drát) nebo RS422 a naopak.

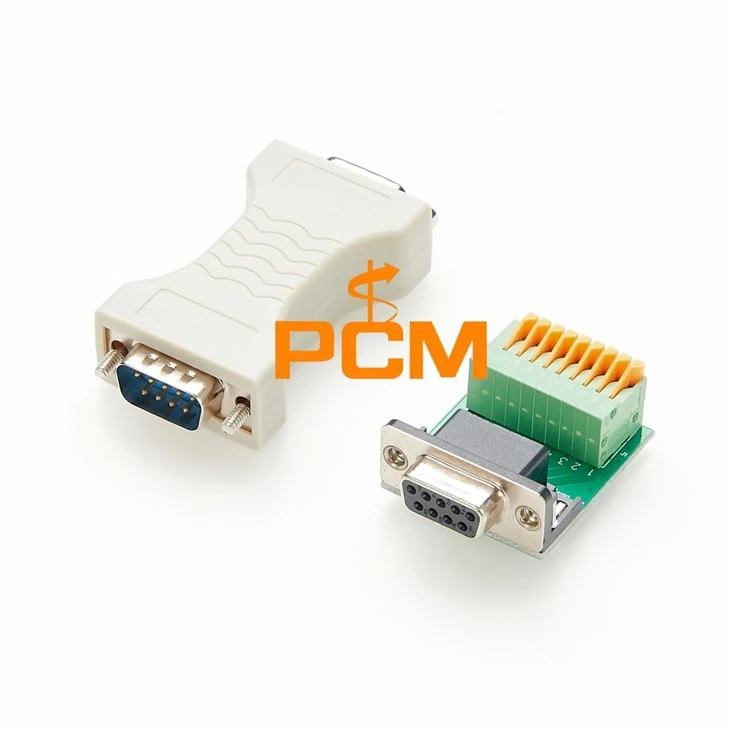

Svorkovnice RS232 a RS485/422 jsou odnímatelné
Převádí signály RS232 na poloduplexní RS-485 vyvážené diferenciální signály a RS-422 plně duplexní signály. Podporuje přenosovou rychlost až 115,2 Kbps. Adaptér podporuje automatickou detekci přenosové rychlosti a také detekci režimů RS-422 a RS485 a podporuje připojení na vzdálenost až 4000 stop (1200 metrů).
Charakteristika převodníku RS232 na RS485 / RS422 s napájením z portu
- Převádí signály RS232 na poloduplexní RS-485 vyvážené diferenciální signály a RS-422 plně duplexní signály.
- Převodník RS232 na RS-485 / RS-422 používá interní zesilovač k odvození napájení ze signálů RS232 (RTS, DTR, TXD) bez inicializace rozhraní RS232. Pokud port RS232 nemůže poskytnout dostatek energie, lze ke konektoru terminálu převodníku snadno připojit externí napájecí zdroj.
- Přenos s nulovým zpožděním a pokročilé řízení I/O automaticky řídí směr toku dat.
- Vestavěná funkce automatického snímání automaticky vybere režim RS-485 nebo RS-422 podle připojeného signálu, bez propojek.
- Podporuje 2-drátovou RS485 a 4-drátovou RS422 komunikaci až do 300 - 115200b/s.
DB9 RS232 až RS422 RS485 se svorkovnicí Popis
| Přenosová rychlost | 300 - 115200b/s |
| Moc | Port napájen z RS232 (RTS, DTR, TXD). Volitelné externí napájení: 5 - 12VDC |
| Aktuální spotřeba | < 10mA |
| Rozhraní RS232 |

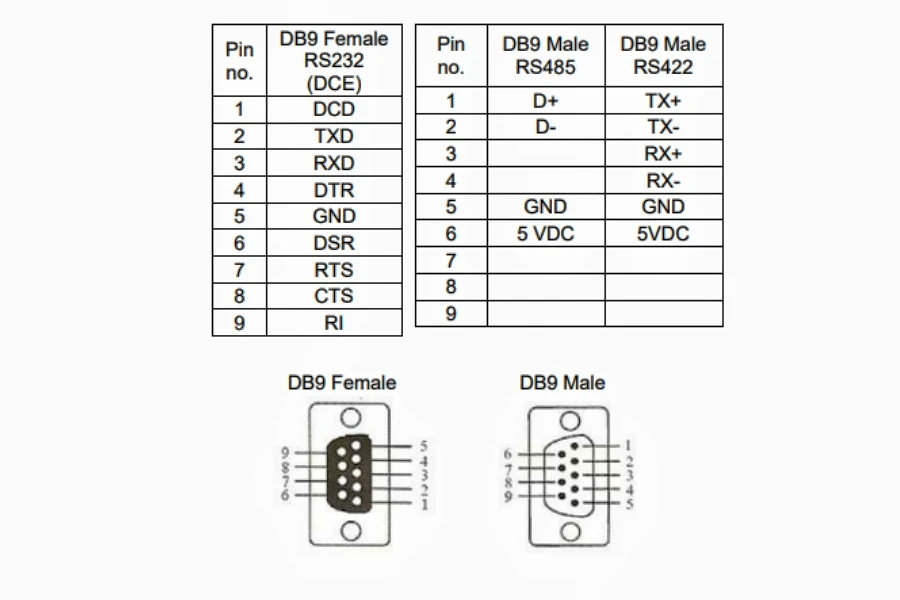

Konektor DB9 samec Pin 7 (RTS) a 8 (CTS) jsou svázány dohromady. Kolíky 4 (DTR), 6 (DSR) a 1 (CD) jsou svázány dohromady. |
| Rozhraní RS485/422 | DB9 samice / svorkovnice |
| Pracovní režim | 2-wire RS485 half-duplex a 4-wire RS422 full-duplex |
| Normy | EIA/TIA RS-232C / RS485 / RS422 |
| Přenosová vzdálenost | RS232: Typická: 15 FT RS485/422: Typická: 4000 FT. |
| Statika a ochrana | 1500W, 600W/ms |
Rozsah převodníku RS232 sériového na RS485 RS422
Port-Powered RS232 to RS485/RS422 Converter je zařízení používané pro převod dat mezi rozhraním RS232 a rozhraním RS485 nebo RS422. Je široce používán ve scénářích, kde je třeba propojit zařízení s různými komunikačními protokoly. Konkrétní aplikace jsou následující:
- Řízení průmyslové automatizace: Běžně se používá pro komunikaci zařízení v průmyslových řídicích systémech, jako jsou PLC (Programmable Logic Controller), senzory a další průmyslová zařízení, která obvykle používají jako komunikační rozhraní RS485 nebo RS422.
- Automatizace budov: V systémech automatizace budov mnoho zařízení, jako jsou teplotní čidla, ovladače klimatizace a řídicí systémy výtahů, používá komunikaci RS485 a převodníky RS232 na RS485 pomáhají těmto zařízením komunikovat s řídicími systémy.
- Řízení spotřeby energie: V systémech řízení spotřeby energie, jako je monitorování napájení, solární a větrné systémy, mnoho řídicích zařízení používá rozhraní RS485/RS422 a tento převodník umožňuje připojení těchto zařízení k hostitelskému počítači nebo jiným řídicím jednotkám prostřednictvím rozhraní RS232.
- Bezpečnostní systém: Kamerové ovládání, systém kontroly přístupu a senzorová zařízení v bezpečnostním monitorovacím systému většinou používají komunikační protokol RS485 a převodník pomáhá těmto zařízením propojit se s hostitelským počítačem nebo hlavním řídicím systémem.
- Vzdálený sběr dat: Používá se ve scénářích, kde je vyžadován vzdálený sběr a přenos dat a vzdálená data jsou přenášena do centrálního řídicího systému prostřednictvím schopnosti dálkové komunikace RS485/RS422.
